上海湛流SCR脱硝及声波吹灰工程

上海湛流SCR脱硝及声波吹灰工程

SCR系统一般是由阿摩尼亚的储存系统、氨与空气混台系统、氨气喷入系统、反应器系统、省煤器旁路、SCR旁路，,检测控制系统等组成。自氨制备区来的氨气与稀释风机来的空气在氨/空气混合器内充分混合。稀释风机流量般按负荷氨量对空气的混合比为5%设计， 氨的注入量由SCR进出口NOX,O2,监视分析仪测量值,烟温度测量值、稀释风机流量、烟气流量来控制。混合气体进人位于烟道内的氨喷射格栅，喷人烟道后,或再通过静态混合器与烟气充分混合,然后进入SCR反应器,SCR反应器操作温度可达300~400"C.温度测量点位于SCR

反应器进口,当烟气温度在300~400"C范围以外时,温度信号将自动关闭氨进人氨/空气混合器的快速切断阀。

氨与NOX在反应器内,在催化剂的作用下反应生成N2和H20。N2和H2O随烟气进入空气预热器。在SCR进口设置NOX，O2,温度 监视分析仪，在SCR出口设置NOX，02，NH3监视分析仪检测NH3的逃逸浓度小于规定值，超过则报警并自动调节NH注入量。在氨气进气装置分管阀后设有氮气预留阀及接口，在停工检修时用于吹扫管内氨气。SCR反应器内设置蒸汽(耙式)吹灰器或声波吹灰器,吹扫介质一般为蒸汽或压缩空气，根据SCR反应器压差决定吹扫。

在氨存储和制备区,液体阿摩尼亚通过卸料软管由槽车内进入阿摩尼亚储罐。卸车时储罐内的气体经压缩机加压后进入槽车，槽车内的液体被压入阿摩尼亚储罐。阿摩尼亚储罐液位到达高位时自动报警并与进料阀及压缩机电动机连锁，切断进料阀及停止压缩机运行。储罐内的阿摩尼亚通过出料管至气化器蒸汽加热后气化为氨气。氨蒸气被送往SCR反应器处以供使用。典型的SCRSCR系统一般是由氨的储存系统、氨与空气混台系统、氨气喷入系统、反应器系统、省煤器旁路、SCR旁路，,检测控制系统等组成。自氨制备区来的氨气与稀释风机来的空气在氨/空气混合器内充分混合。稀释风机流量般按负荷氨量对空气的混合比为5%设计， 氨的注入量由SCR进出口NOX,O2,监视分析仪测量值,烟温度测量值、稀释风机流量、烟气流量来控制。混合气体进人位于烟道内的氨喷射格栅，喷人烟道后,或再通过静态混合器与烟气充分混合,然后进入SCR反应器,SCR反应器操作温度可达300~400"C.温度测量点位于SCR

反应器进口,当烟气温度在300~400"C范围以外时,温度信号将自动关闭氨进人氨/空气混合器的快速切断阀。

氨与NOX在反应器内,在催化剂的作用下反应生成N2和H20。N2和H2O随烟气进入空气预热器。在SCR进口设置NOX，O2,温度 监视分析仪，在SCR出口设置NOX，02，NH3监视分析仪检测NH3的逃逸浓度小于规定值，超过则报警并自动调节NH注入量。在氨气进气装置分管阀后设有氮气预留阀及接口，在停工检修时用于吹扫管内氨气。SCR反应器内设置蒸汽(耙式)吹灰器或声波吹灰器,吹扫介质一般为蒸汽或压缩空气，根据SCR反应器压差决定吹扫。

在氨存储和制备区,阿摩尼亚通过卸料软管由槽车内进入阿摩尼亚储罐。卸车时储罐内的气体经压缩机加压后进入槽车，槽车内的液体被压入阿摩尼亚储罐。阿摩尼亚储罐液位到达高位时自动报警并与进料阀及压缩机电动机连锁，切断进料阀及停止压缩机运行。储罐内的阿摩尼亚通过出料管至气化器蒸汽加热后气化为氨气。氨蒸气被送往SCR反应器处以供使用。典型的SCR


声波吹灰系统

由于SCR脱硝反应器内的烟气温度为300°C- -400C， 烟气干燥且具有一定的辐射空间， 声波清灰器完够满足SCR脱硝反应器的清灰需要。从设备投资成本、运行成本、维护成本以及安全性、可靠性的角度等多方面考虑，声波清灰都是SCR脱硝反应器适合的清灰技术，积灰的危害主要表现在降低催化剂效能、阻滞烟气流通、增加反应器重量以及系统阻力等。

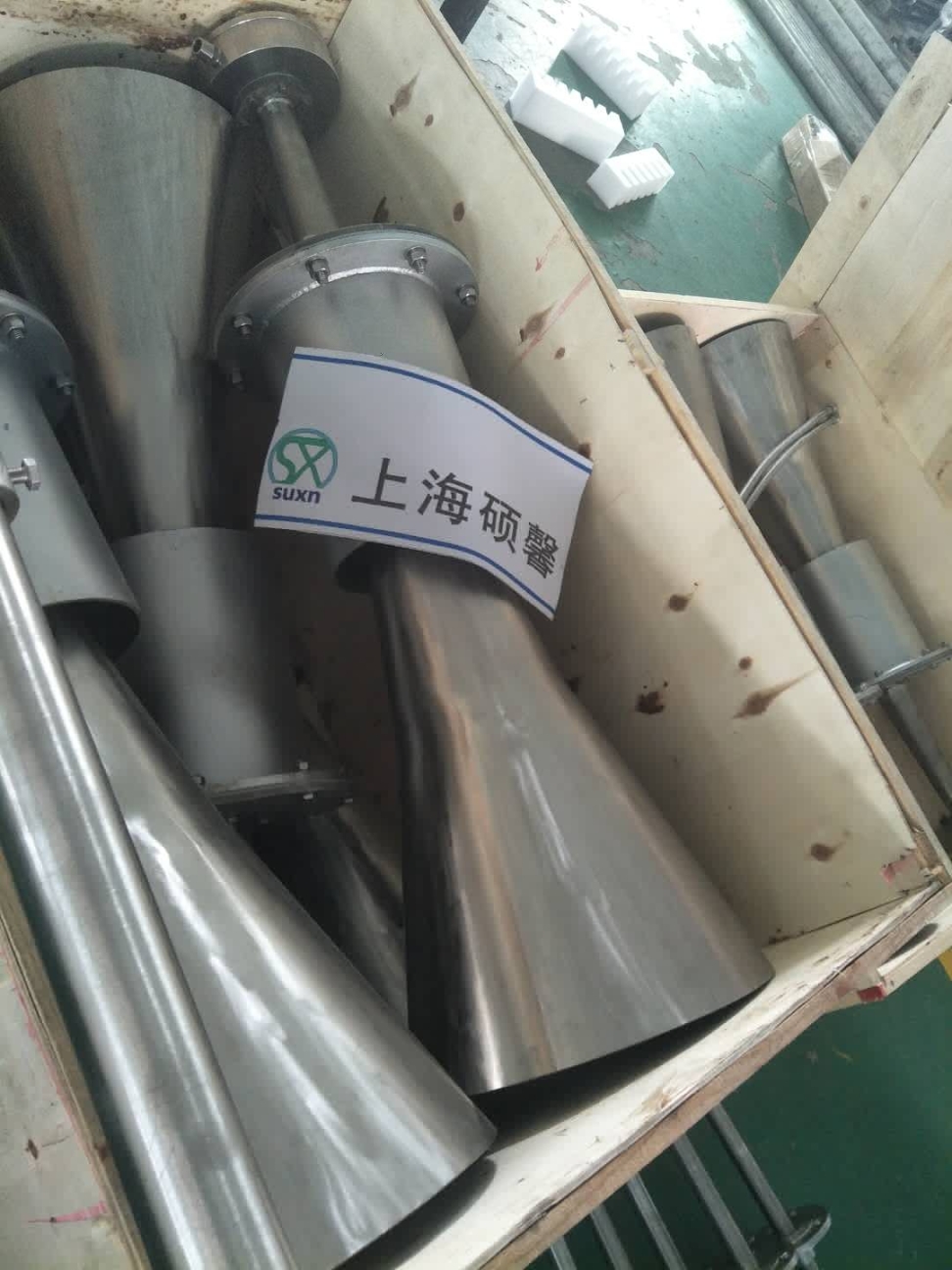

上海湛流声波吹灰器的原理

声波清灰是以压缩空气作为声波的能源，高强度的钛金属膜片在压缩空气气源作用下自激振荡，并在谐振腔内产生谐振，把压缩空气势能转换为低频声能，通过空气介质把声能传递到相应的积灰点，使声波对灰渣起到“声致疲劳”的作用，由于声波振荡的反复作用，施加于灰、渣的挤压循环变化的载荷，达到一定的循环应力次数时，灰、渣的结构因疲劳而破坏，然后因重力或因流体介质媒体将灰渣清除出附着体表面，达到清灰的作用。
