隔膜式池底卸泥阀JM742X

隔膜式池底卸泥阀JM742X

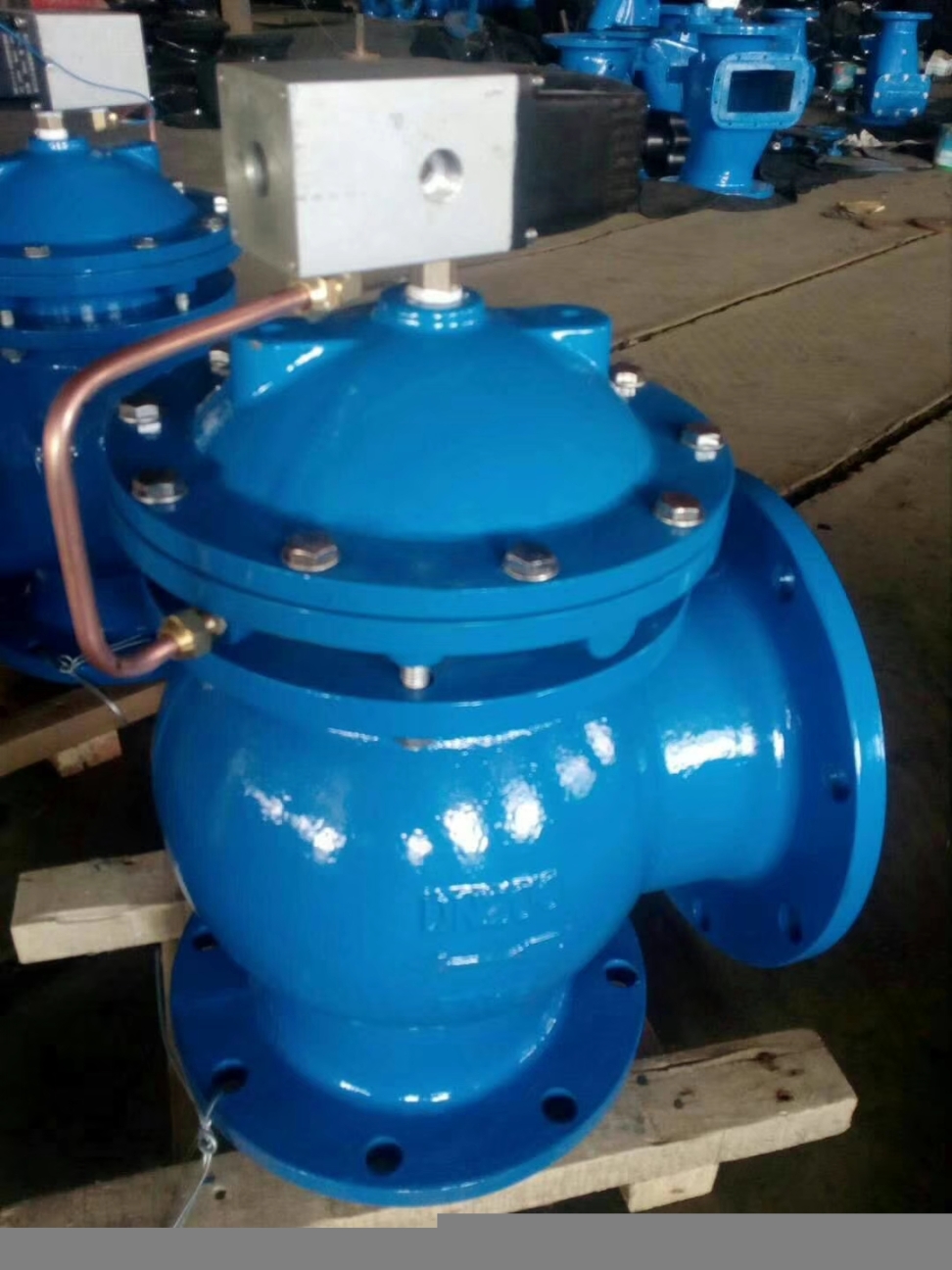

JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放；当二位四通处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。其由换向阀控制启闭动作，反应迅速，关闭准确。 ■JM742X型隔膜式池底卸泥阀主要外形尺寸 (法兰连接尺寸：PN10、16、25按JB/T78-94标准)：
DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 234 258 280 307 358 400 490 576 663 750
